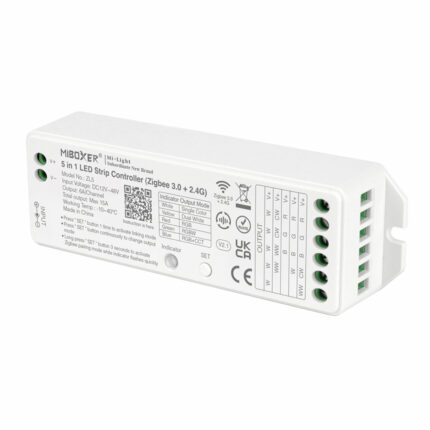

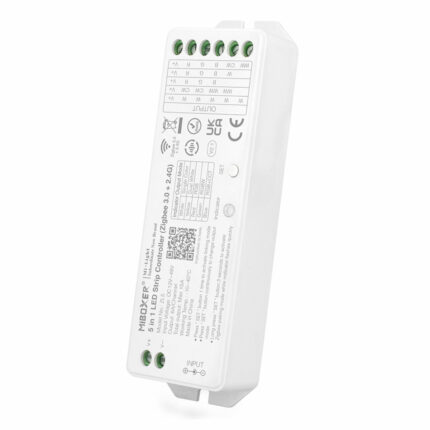

5 Kanal Steuergerät ZL5 – Alleskönner
Mit Hilfe dieser 5 Kanalsteuerung können Sie Ihre LED-Streifen zusätzlich durch eine Sprachsteuerung nutzen. Dieser Controller ist für einfarbige, zweifarbige, RGB, RGBW, RGBCCT LED-Streifen einsetzbar. Es können bis zu 5 Kanäle je nach Funktion gleichzeitig eingesetzt werden. Zur Steuerung des Controllers kann man Mi-Light Fernbedienungen, die MiBoxer App, Sprachsteuerung oder Wandschalter nutzen.
Kanalsteuerung in der Übersicht
5 Kanäle gleichzeitig:
– als Dimmer
2 Kanäle gleichzeitig:
– als CCT Kontroller
Verknüpfung Controller mit Fernbedienung
Die grundsätzliche Basis unserer Steuergeräte bilden immer die hochwertigen Controller (Steuergeräte). Diese sorgen dafür, dass der LED-Streifen die gewünschte Helligkeit, Farbtemperatur etc. annimmt.
Damit die Controller unsere Wünsche umsetzen, braucht man sogenannte Panels (Fernbedienungen). Durch die Eingabe an den Panels werden die Befehle an den Controller gesendet und die Zustandsänderung am LED-Streifen wird ausgeführt.
Je nach Controller haben wir folgende Panels im Angebot:
Batteriebetrieben (als klassische Fernbedienung zu benutzen) – mehrere LED-Streifen steuerbar
Netzstrom betrieben (als Wandschalter zu benutzen) – direkt steuerbar / kein Controller notwendig
Smart-Home Steuerung Ihrer LED-Streifen
Mit dem richtigen Zubehör können Sie Ihre LED-Streifen auch per Sprache steuern. Dazu benötigen sie eins der folgende Produkte:
– ZL5 Smart LED-Stripe Controller (Steuerung per Fernbedienung oder per Sprachsteuerung)
– ZL-Box1 (2,4 GHz Gateway): Die Steuerung erfolgt nur per Sprachanweisungen (Stromanschluss separat)
Signalverstärkung
Um das Steuersignal zu verstärken (besonders wenn mehrere Streifen gleichzeitig gesteuert werden sollen), kann unser 5-Kanal Amplifier genutzt werden.
Haufig gestellte Fragen
zum LED-Controller ZL5
Ja! Um auf Funktionen wie das teilen von Geräten, der Automation von Vorgängen (Tap&Run), dem nicht stören Modus und dem Timer zugreifen zu können wird die ZB-BOX 2 benötigt!
Außerdem können Sie mit dem MiBoxer Zigbee Gateway Ihre MiBoxer Zigbee Artikel problemlos in Ihr bestehendes Zigbee Netzwerk einbinden.
Der Anschluss des Controllers ist einfach und schnell gemacht. Die unten aufgeführten Anschlussdiagramme unterstützen Sie gerne dabei:
Anschlussdiagramm bei der Verwendung eines einfarbigen ( MONO ) LED-Streifens :
Anschlussdiagramm bei der Verwendung eines CCT LED-Streifens :
Anschlussdiagramm bei der Verwendung eines farbigen RGB LED-Streifens :
Anschlussdiagramm bei der Verwendung eines weiss/farbigen RGBW LED-Streifens :
Anschlussdiagramm bei der Verwendung eines RGBCCT LED-Streifens :

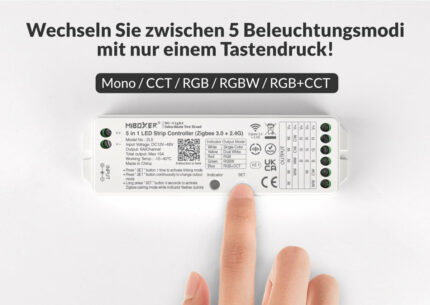

Mittels der SET Taste auf dem Controller können Sie zwischen den 5 Beleuchtungsmodi (MONO, CCT, RGB , RGBW , RGB/CCT) wechseln.
Je nach Farbe der Leuchtdiode auf dem Controller befinden Sie sich im folgendem Modus :
Weiss | MONO |
---|---|
Gelb | CCT |
Rot | RGB |
Grün | RGBW |
Blau | RGB/CCT |
